蜡模经过修整后，需要种蜡树，才能进行进一步的操作。

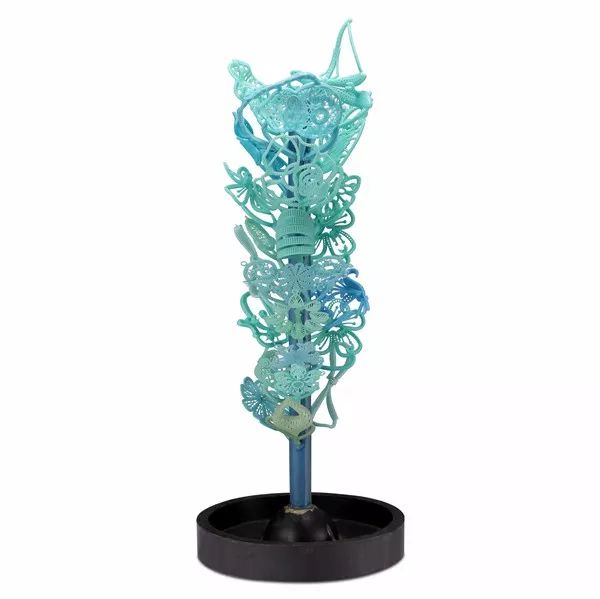

种蜡树就是将制作好的蜡模按照一定的顺序，用焊蜡器沿圆周方向依次分层地焊接在一根蜡棒上，使最终得到一棵形状酷似大树的蜡树，再将蜡树进行灌石膏等工序。种蜡树的基本要求是，蜡模要排列有序，关键是蜡模之间不能接触，既能够保持一定的间隙，又能够尽量多地将蜡模焊在蜡树上，也就是说，一棵蜡树上要尽量“种”上最多数量的蜡模，已满足批量生产的需要。

种蜡树必须“种”在一个圆形橡胶底盘上。这个橡胶底盘的直径是与不锈钢筒的内径配套的。一般橡胶底盘的直径有3吋、3吋半和4吋。底盘的正中心有一个突起的圆形凹孔，凹孔的直径与蜡树的蜡棒直径相当。“种蜡树”的第一步，就是将蜡棒头部蘸一些融化的蜡液，趁热插入底盘的凹孔中，使蜡棒与凹孔结合牢固。第二步，逐层将蜡模焊接在蜡棒上，可以从蜡棒底部开始(由下向上)，也可以从蜡棒头部开始(由上向下)。如果“种树”的技术比较熟练，两种方法操作起来的差别不大；但是一般使用从蜡棒头部开始(从上向下)的方法比较多，因为这种方法的最大优点是可以防止融化的蜡液滴落到焊好的蜡模上，能够避免因蜡液滴落造成的不必要的返工。

种蜡树的操作过程应该注意以下一些问题。

1、种蜡树的蜡模水道与蜡棒之间一般有45°的夹角，也就是说，蜡模的方向是倾斜向上的。只有这样才能便于金水顺利注入石膏模。这个夹角可以根据蜡模的大小和复杂程度进行适当的调整，小而复杂的蜡模可以减小夹角；反之，比较大的蜡模可以增大夹角。

2、在种蜡树之前，应该首先对橡胶底盘进行称重。种蜡树完毕，再进行一次称重。将这两次称重的结果相减，可以得出蜡树的重量。将蜡树的重量按石蜡与铸造金属的密度比例换算成金属的重量，就可以估算出大概需要多少金属进行浇铸。

3、种蜡树完毕，必须检查蜡模是否都已焊牢。如果没有焊牢，在灌石膏时就容易造成蜡模脱落，影响浇铸的进行。最后，应该再检查蜡模之间是否有足够的间隙，蜡模若贴在一起，应该分开；如果蜡树上有滴落的蜡滴，应该用刀片修去。
